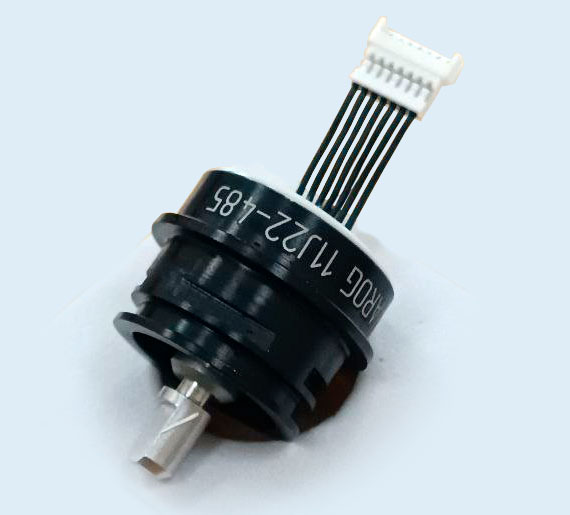

Энкодер (датчик угла поворота) предназначен для определения угла поворота и направления вращения валов различных механизмов. Устанавливается соосно на валы исполнительных механизмов.
Представляет собой датчик с поворотным валом, для дискретного определения величины угла при повороте вала вокруг своей оси, и передачи электрического сигнала (импульса) при достижении каждого дискретного положения в повороте (угловые положения вала). Полученные сигналы передаются через контакты электроразъема для дальнейшей обработки.
При смене направления вращения вала электрические сигналы меняют свою полярность, что позволяет определять направление вращения вала
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование | Характеристики | Параметр |
| ЭнкодерSVAROG11J22-485 | Напряжение питания VS | 3,3 В |
| Ток потребления | до 60 мА | |
| Тип энкодера | Инкрементальный | |
| Интерфейс | RS-485 | |
| Количество положений | 30 | |
| Нажимной переключатель | Есть | |
| Короткое нажатие | < 1 сек. | |
| Длинное нажатие | > 1 сек. | |
| Рабочая температура | от -40 °C до 85 °C |

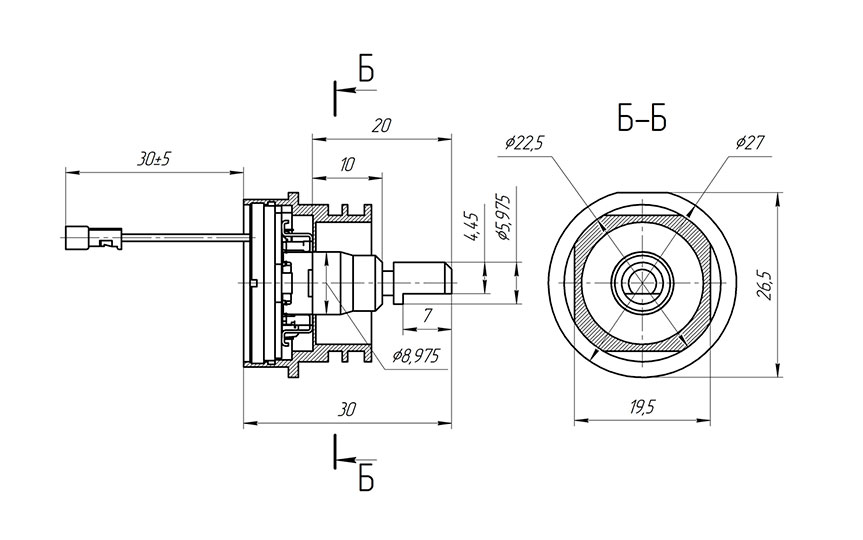

ГАБАРИТНЫЙ ЧЕРТЕЖ
КОМПЛЕКТАЦИЯ
В комплект поставки энкодера SVAROG 11J22-485 входит:
- Энкодер SVAROG 11J22-485;
- Паспорт на изделие;
- Транспортировочная упаковка (транспортная тара);
- Сертификат качества (этикетка).
Для сохранения гарантии рекомендуется воздержаться от механических воздействий на устройство, а также необоснованного нарушения конструктивной целостности изделия.
Запрещается разбирать устройство. Не допускается попадание воды или других жидкостей внутрь устройства. Не допускается воздействовать на вал энкодера ударным инструментом.
Сроки службы изделия
УКАЗАНИЯ ПО ТРАНСПОРТИРОВАНИЮ И ХРАНЕНИЮ
Транспортирование изделий производится любым видом транспорта в соответствии с едиными правилами, действующими на данном виде транспорта.
Упаковка оборудования обеспечивает сохранность при транспортировке, хранении при условии надлежащего с ним обращения и соблюдения правил транспортировки. Используемая тара (упаковка) однократного использования, подлежит утилизации в соответствии с требованиями законодательства страны.
Энкодер должен храниться в сухом, отапливаемом помещении, обеспечивающем сохранность изделия от механических повреждений и действия агрессивных сред. Использование энкодера допустимо при температурах окружающей среды от -40 °C до 85 °C.
